Gasfjädrar (GASSP)

SKU: GASSP44
1 240 kr
Tax included

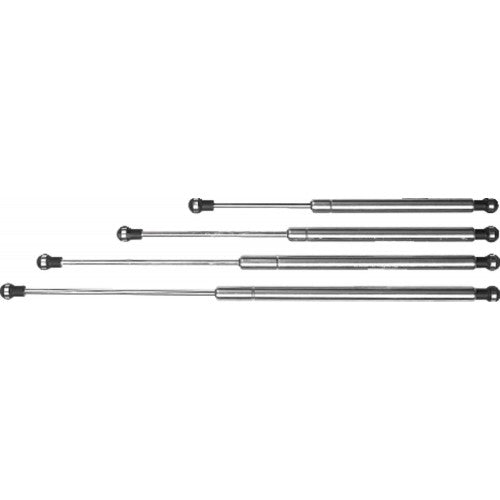

Gasfjädrar.
VETUS gasfjädersystem är särskilt utformade för marint bruk. Alla viktiga komponenter är tillverkade av rostfritt stål AISI 316 eller syntetiska material. Specialtätningar motverkar gasläckage och garanterar en lång livslängd. Vid montering ska du se till att kolvstången pekar nedåt. Ett exempel: Med gasfjädersystem kan du lyfta en tung lucka utan att använda stor kraft. VETUS gasfyllda cylindrar levereras komplett med fästen.

Storlek

Information

GTIN: 8717372276361
Vikt:

Teknisk specifikation

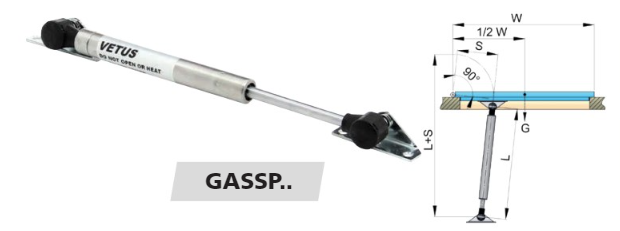

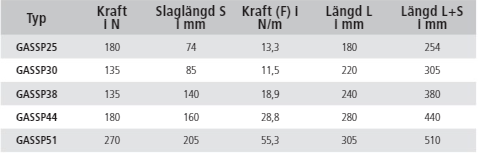

För att beräkna maximalt tillåten vikt för t.ex. en lucka i N, krävs följande data: F = Gasfjäderns tryck i N/m (se tabell) G = Vikt på föremålet som skall lyftas i N W = Bredd på föremålet som skall lyftas i mm Beräkningen görs så här: Kraft i N/m = G x ½W / 1000 Exempel: Vikten (G) på en lucka är 11 kg (≈110 N). Bredden (W) på luckan är 600 mm. Detta ger; 110 x 300 /1000= 33 N/m behövs för att hålla upp luckan I tabellen finner vi GASSP44 som ger 28.8 N/m, vilket innebär att de resterande 4,3N/m får användaren anbringa i lyftkraft. Vid bruk av 2 gasfjädrar GASSP38, som tillsammans ger 18,9 x 2 = 37,8 N/m kommer användaren att få anbringa en tryckkraft om 4,8 N/m för att stänga luckan.

Vetuscenter

Gasfjädrar (GASSP)

From 1 125 kr
Gasfjädrar.
VETUS gasfjädersystem är särskilt utformade för marint bruk. Alla viktiga komponenter är tillverkade av rostfritt stål AISI 316 eller syntetiska material. Specialtätningar motverkar gasläckage och garanterar en lång livslängd. Vid montering ska du se till att kolvstången pekar nedåt. Ett exempel: Med gasfjädersystem kan du lyfta en tung lucka utan att använda stor kraft. VETUS gasfyllda cylindrar levereras komplett med fästen. För att beräkna maximalt tillåten vikt för t.ex. en lucka i N, krävs följande data:
F = Gasfjäderns tryck i N/m (se tabell)
G = Vikt på föremålet som skall lyftas i N
W = Bredd på föremålet som skall lyftas i mm
Beräkningen görs så här:
Kraft i N/m = G x ½W / 1000
Exempel:
Vikten (G) på en lucka är 11 kg (≈110 N).
Bredden (W) på luckan är 600 mm. Detta ger;
110 x 300 /1000= 33 N/m behövs för att hålla upp luckan

I tabellen finner vi GASSP44 som ger 28.8 N/m, vilket innebär att
de resterande 4,3N/m får användaren anbringa i lyftkraft.
Vid bruk av 2 gasfjädrar GASSP38, som tillsammans ger
18,9 x 2 = 37,8 N/m kommer användaren att få anbringa en
tryckkraft om 4,8 N/m för att stänga luckan.

Storlek

  • 180 - 254mm - GASSP25
  • 220 - 305mm - GASSP30
  • 240 - 380mm - GASSP38
  • 280 - 440mm - GASSP44
  • 305 - 510mm - GASSP51
